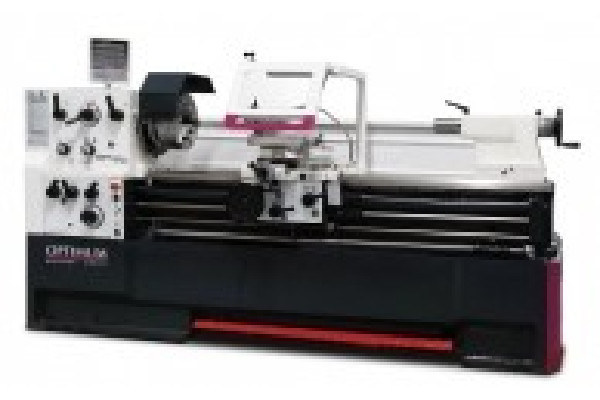

Sústruh Opti turn TH 5630
Tento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou.
Je vybaven digitálním odměřováním všech tří os.
Technická data
Výška hrotu 280 mm
Max. točný průměr nad ložem 560 mm
Max. točný průměr nad suportem 355 mm
Max. točný průměr bez můstku 790 mm
Vzdálenost mezi hroty 3000 mm
Délka můstku 270 mm
Kužel vřetene MK7
Otáčky 25 – 1600 ot/min
Otáčky - provedení Vario 10 – 2500 ot/min
Plynulá změna otáček ne
Počet rychlostních stupňů 12
Průchod vřetene 80 mm
Upnutí vřetene Camlock DIN ISO 702-2 č. 8
Posuv pinoly 180 mm
Kužel pinoly koníku MK5
Posuv podélný 0,059– 1,646 mm/ot.( 35 )
Posuv příčný 0,020– 0,573 mm/ot.( 35 )
Max. posuv nožového suportu 130 mm
Max. posuv příčného suportu 316 mm
Závit metrický 0,2 –14 mm/ot.( 47 )
Závit palcový 2 –112 záv./1“( 60 )
Závit trapézový 4– 112 D.P.( 50 )
Závit modulový 0,1– 7 M.P.( 34 )
Příkon motoru chladícího čerpadla 100 W
Příkon 7500 W
Elektrické připojení 400 V
Rozměry 4340 × 1150 × 1460 mm
Hmotnost 3000 kg
