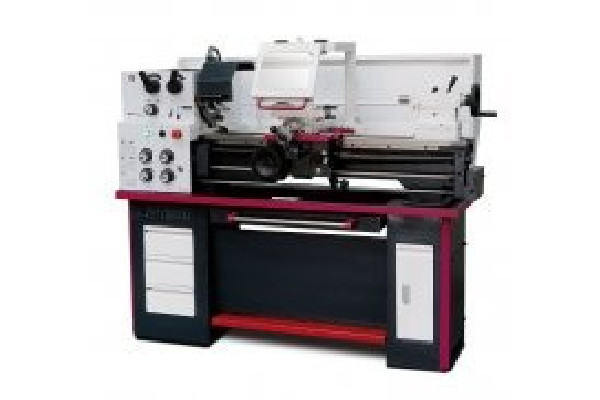

Sústruh Opti turn TH 3309
Technická data
Výška hrotu 156 mm
Max. točný průměr nad ložem 350 mm
Max. točný průměr nad suportem 196 mm
Max. točný průměr bez můstku 430 mm
Šířka lože 186 mm
Vzdálenost mezi hroty 830 mm
Délka můstku 170 mm
Kužel vřetene MK5
Otáčky 60 – 2000 ot/min
Otáčky - provedení Vario 10 – 2500 ot/min
Plynulá změna otáček ne
Počet rychlostních stupňů 8
Průchod vřetene 38 mm
Upnutí vřetene Camlock DIN ISO 702-2 č. 4
Kužel pinoly koníku MK3
Posuv podélný 0,052– 1,392 mm/ot.( 32 )
Posuv příčný 0,014– 0,38 mm/ot.( 32 )
Max. posuv nožového suportu 98 mm
Max. posuv příčného suportu 164 mm
Závit metrický 0,4 –7 mm/ot.( 26 )
Závit palcový 56 –4 záv./1“( 34 )
Závit trapézový 8– 120 D.P.
Příkon 1500 W
Elektrické připojení 400 V
Rozměry 1685 × 745 × 1590 mm
Hmotnost 430 kg
